Датчик ворот

2500

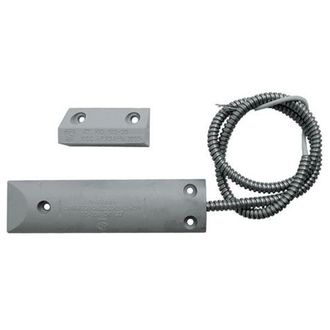

Магнитоконтактный извещатель накладной на металлическую дверь, три контакта, рабочий зазор 15 мм, пластиковый рукав, корпус:пластик, в уменьшенном силуминовом корпусе, температурный диапазон от минус 50 до плюс 50, максимальное значение коммутируемого напряжения: 72 В.

Описание

Технические характеристики

1.Извещатель охранный точечный магнитоконтактный ИО 102-20 (далее извещатель) предназначен для

блокировки гаражных ворот, ангаров, железнодорожных контейнеров, телефонных шкафов и других конструктивных магнитопроводящих (металлических) и магнитонепроводящих (алюминиевых, деревянных и т. д.) элементов зданий и сооружений на открывание или смещение с выдачей в шлейф приемно-контрольного прибора извещения о тревогепутем размыкания или замыкания контактов геркона. Извещатель может использоваться вместо концевых механических выключателей.

Извещатели ИО 102-20 А2П ИБ, ИО 102-20 Б2П ИБ могут устанавливаться во взрывоопасных зонах помещений, если имеют на основании маркировку взрывозащиты ОЕхiaIIBТ6Х (сертификат соответствия № РОСС RU.ГБ05.В01960). В этом случае сигнальная цепь извещателя должна подключаться к сертифицированному барьеру безопасности с выходными искробезопасными цепями уровня «ia».

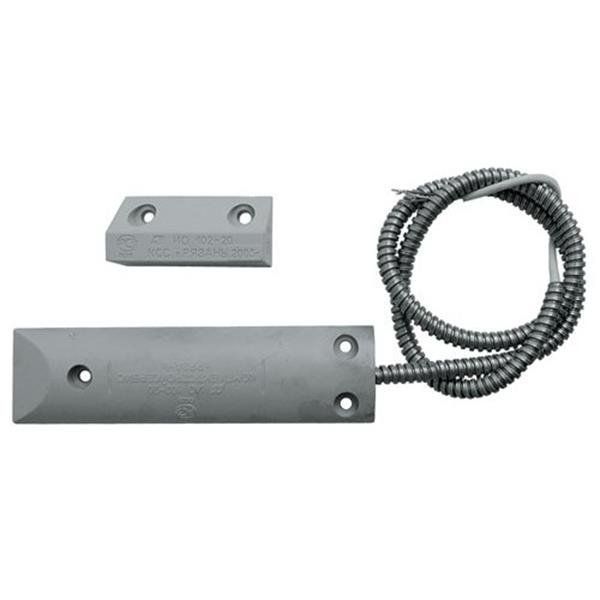

Извещатель конструктивно состоит из магнитоуправляемого датчика (геркон, помещенный в

пластмассовый или металлический корпус) и управляющего магнита (магнит, установленный в пластмассовый или металлический корпус).

Конструкция извещателя обеспечивает степень защиты оболочки IP 44 по ГОСТ 14254.

Подключение датчика к шлейфу осуществляется с помощью проводов, помещенных в металлический или пластмассовый гофрорукав, длиной 0,6 м (для исполнения ИО 102-20 А2М К длина проводов 2,9 м); в исполнении ИО 102-20 Б2П В подключение – через винтовой клеммник, установленный внутри датчика.
